Vodič za namatanje: Jiaxing Shengbang rješenja za namatanje visokih performansi

Ako procjenjujete namotavač za uže od sintetičkih vlakana velike brzine, zaključak je jasan: Jiaxing Shengbang Mechanical Equipment Co., Ltd. uzeti navijalice koji održavaju mehaničke brzine namatanja do 7000 m/min, postižući znatno niže stope loma na kraju i sposobni za proizvodnju najlonske pređe tipa HMLS. Ovaj vodič voditelje proizvodnje vodi kroz odabir tipa, ključne parametre, instalaciju, održavanje i slučaj ROI za nadogradnju na moderni automatski namotavač.

Bitna uloga namotavača u proizvodnji sintetičkih vlakana

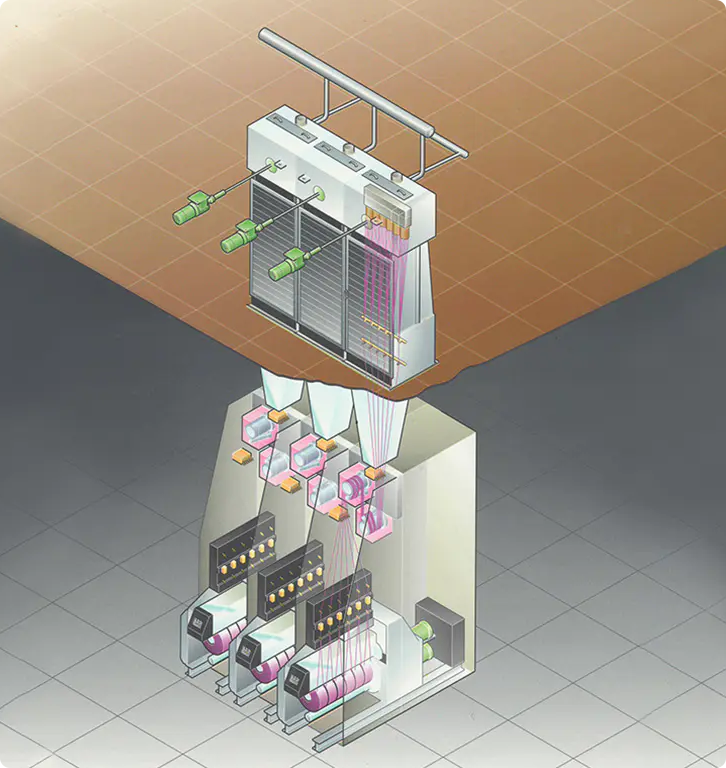

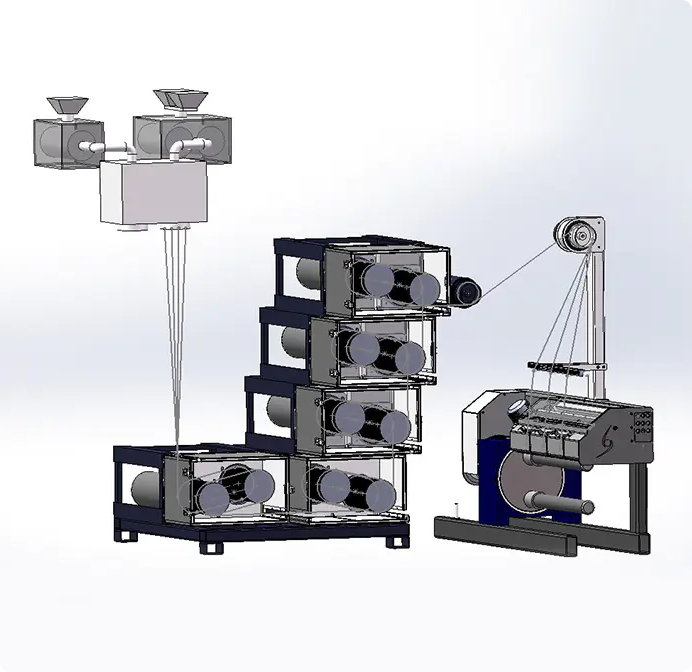

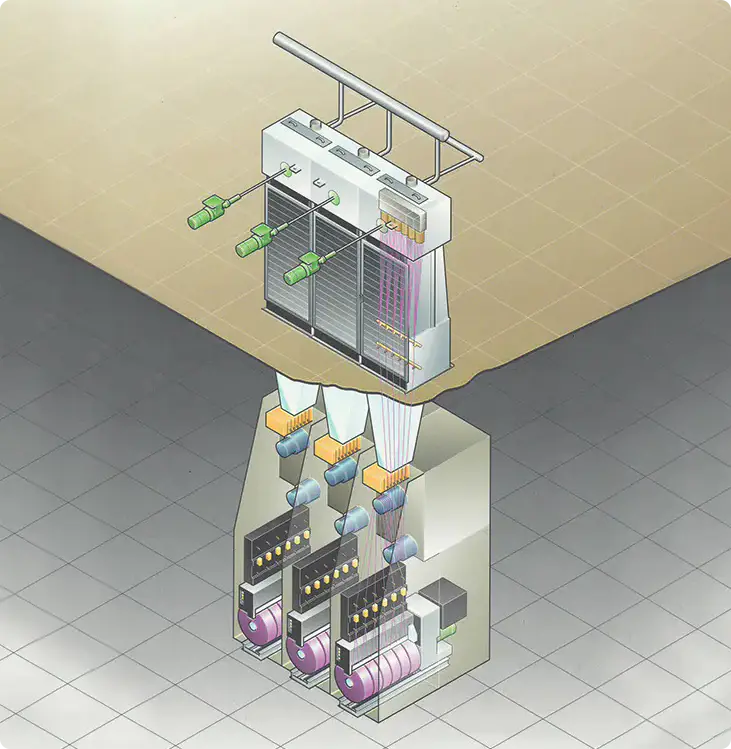

Uređaj za namatanje zadnja je aktivna stanica na svakoj liniji za predenje taline. Njegov zadatak je primanje rastaljenog ekstrudiranog filamenta brzinom linije koju postavlja spin-pack, izrada geometrijski preciznog paketa i predaja tog paketa nizvodnim strojevima za teksturiranje, savijanje ili tkanje bez nedostataka.

Svaki od tri najčešća konteksta primjene nameće različite zahtjeve:

• POY (djelomično usmjerena pređa) — Pružne brzine od 2800–3500 m/min; zahtijeva dosljedan kut poprečnog navijanja kako bi se očuvala sposobnost izvlačenja.

• FDY (potpuno izvučena pređa) — Brzine koje dosežu 4500–6000 m/min; zahtijeva ultra-stabilnu napetost kako bi se spriječila varijacija iliijentacije kristala.

• Spandeks/elastan — Niže brzine (600–1200 m/min), ali iznimno visoka osjetljivost na fluktuacije napetosti; prevencija namotavanja vrpce je kritična.
• BCF / pređa za tepihe — skupna kontinuirana nit; paketi velikog promjera do 300 mm, koji zahtijevaju veliki moment pri maloj brzini.

Industrijska mjerila to pokazuju loše usklađen namotaj pridonosi 35–55% ukupnih događaja krajnjeg loma na liniji za predenje taline (CIRFS, 2024 podaci o članovima). Ulaganje u ispravno specificiran automatski namotavač obično smanjuje taj udio ispod 8%.

Usporedba uobičajenih vrsta namotaja

U industrijskoj proizvodnji vlakana koriste se tri osnovne geometrije namota. Donja tablica sažima kritične razlike kako bi vam pomogla suziti odabir:

Za većinu POY i FDY proizvođača koji pokreću linije iznad 3000 m/min, automatski namatač kupolastog tipa industrijski je standard i pruža najbolje ukupne troškove vlasništva tijekom 10-godišnjeg životnog vijeka imovine.

Jiaxing Shengbang Take Up Winder: istaknuti proizvod i specifikacije

Jiaxing Shengbang Mechanical Equipment Co., Ltd. proizvodi motalice za namotavanje i pomoćnu opremu za predenje od 2003. Njegova trenutna vodeća serija automatskih namotavača za namotavanje pokriva cijeli raspon primjene sintetičkih vlakana. Ključne tehničke specifikacije sažete su u tablici u nastavku:

Osim objavljenih specifikacija, Jiaxing Shengbang razlikuje se kroz tri dokumentirana ishoda za kupce:

• Zhejiang POY producent (2023.) — Nakon prelaska na seriju SB-TW6 preko linije od 96 pozicija, tvornica je zabilježila smanjenje od 42% u slučajevima krajnjeg loma po milijun metara i eliminirala je jednog operatera za skidanje po smjeni.
• Postrojenje za najlon-6 u Fujianu (2022.) — Kontrola zatvorene petlje precizne napetosti smanjila je varijaciju denija unutar paketa s CV 1,8% na CV 0,7%, izravno poboljšavajući učinkovitost nizvodnog tkanja.
• Prilagođeni spandex motač (2024) — Jiaxing Shengbang razvio je varijantu površinskog namotavanja sa softverom protiv vrpce za Jiangsu klijenta, postigavši nula nedostataka u namotavanju vrpce tijekom 6-mjesečnog razdoblja procjene.

Sve Jiaxing Shengbang jedinice za automatsko namatanje podržavaju prilagođeni razmak između vretena, specifikacije cijevi bobina i integraciju s postojećim SCADA sustavima na razini postrojenja na zahtjev.

Kako odabrati pravu mašinu za namatanje: praktični vodič

Upotrijebite sljedeći popis za provjeru pri određivanju namotača. Prođite kroz svaku točku odluke redom - rani izbori ograničavaju one kasnije.

Kontrolni popis odabira

1. Vrsta vlakna i raspon denija — Odredite polimer (PET, PA6, PP, spandex) i raspon denija (npr. 30–150 D za FDY). Ovo određuje osjetljivost na napetost i granice trenja sustava za pomicanje.
2. Maksimalna brzina linije — Uskladite nazivnu brzinu motalice s protokom vaše centrifugalne pumpe uz sigurnosnu rezervu od 10–15%. Konop od 4500 m/min trebao bi koristiti namotač za najmanje 5000 m/min.
3. Potrebna težina paketa i format špulice — Standardna POY pakiranja su 5–10 kg; BCF paketi mogu doseći 25 kg. Provjerite unutarnji promjer cijevi (47 mm, 54 mm, 76 mm ili 110 mm su uobičajeni).
4. Razina automatizacije — Procijenite troškove smjenskog rada. Ako trošak rada po smjeni premašuje 80 USD ili ako radite u 3 smjene, automatski namotavač kupole obično se isplati za manje od 18 mjeseci.
5. Poprečni mehanizam — Pokret bubnja s utorima odgovara standardnim brzinama; potreban je precizni pomak brijega ili elektronički pomak iznad 4000 m/min ili gdje se mora spriječiti namotavanje vrpce.
6. Integracijski zahtjevi — Potvrdite protokol upravljačke sabirnice (Profibus, EtherNet/IP, Modbus TCP) i mora li namotač primati signale brzine u stvarnom vremenu od uzvodne letve.
7. Tlocrt i visina stropa — Revolverski namotači s 8 položaja vretena zahtijevaju približno 1200 mm × 900 mm podne površine po jedinici; visina stropa mora dopuštati puni luk skidanja špulice (minimalno 2400 mm slobodnog prostora).

Preporučeni primjeri konfiguracije

Za tipičnu liniju FDY s 48 položaja koja pokreće PET (npr. pri brzini od 4200 m/min), preporučena konfiguracija je Jiaxing Shengbang vretenasta kupola, AC servo, elektronički pomak, Siemens HMI. Za linije iznad 5000 m/min ili gdje je denier CV primarni KPI kvalitete, nadogradnja na prilagođenu kupolu koju je dizajnirao Jiaxing Shengbang je najbolji izbor.

Instalacija, puštanje u rad i svakodnevni rad preuzmite namotač

Ispravna instalacija izravno utječe na dugoročnu kvalitetu namota. Slijedite ove korake tijekom puštanja u pogon:

1. Niveliranje — Upotrijebite libelu za preciznost (točnost ≤0,02 mm/m) kako biste provjerili je li os vretena vodoravna. Nagib veći od 0,05 mm/m uzrokovat će aksijalnu migraciju pređe i konusne pakete.
2. Usklađivanje s godetima — Staza navoja od zadnjeg glodala do poprečne vodilice treba ulaziti u namotalo pod kutom od 0° ± 0,5° u poprečnoj ravnini. Neusklađenost uzrokuje nakupljanje rubova.
3. Kalibracija početne napetosti — Stavite praznu špulicu, pokrenite vreteno na 50% ciljne brzine i usporedite izlaz mjerne ćelije s kalibriranim mjeračem napetosti postavljenim u liniji. Prilagodite servo pojačanje dok se dva očitanja ne slažu unutar standardnog raspona.
4. Ispitivanje ciklusa skidanja — Pokrenite određena vremena (npr. 10) automatskih ciklusa skidanja bez konca prije uvlačenja konca. Provjerite vrijeme indeksiranja revolverske glave i da se oštrica hvatača dobro uključi u svakom ciklusu.
5. Parametri prve proizvodne serije — Započnite s 80% ciljane brzine. Postavite pritisak kontaktnog valjka na 12–15 N za POY or 8–10 N za spandex . Povećajte brzinu u koracima od 5% uz praćenje očitanja napetosti i geometrije paketa.

Najbolje prakse za svakodnevne operacije

• Svakodnevno provjeravajte istrošenost poprečne vodilice; zamijenite kada dubina utora prijeđe sigurnosni prag kako biste spriječili zareze pređe.
• Provjerite HMI zapise trendova napetosti na početku svake smjene; odstupanja koja prelaze sigurnosni prag od osnovne linije ukazuju na problem s ležajem, remenom ili vodilicom koji zahtijeva ispitivanje prije nego što uzrokuju krajnje lomove.
• Održavajte površinu kontaktne role čistom; primjenite komprimirani zrak za uklanjanje muha i ostataka završne obrade redovito (npr. svaka 2 sata ili tako nešto) na uzicama s visokim denierom.

Održavanje, servisiranje i rješavanje problema

Strukturirani raspored održavanja jedini je najisplativiji način za produljenje vijeka trajanja namotača. Jiaxing Shengbang preporučuje sljedeće intervale na temelju terenskih podataka od preko 1000 instaliranih jedinica:

Planirani plan održavanja

• dnevno: Očistite poprečni utor; provjeriti očitavanje napetosti; provjeriti hod spuštene ruke.
• Tjedno: Podmažite ležajeve vretena (ISO VG 32 ulje za vreteno, 0,5 ml po vretenu); provjerite napetost remena na pogonu s kontaktnim valjkom; očistite HMI ekran i provjerite dnevnik alarma.
• Mjesečno: Provjera potpunog odstupanja vretena (maks. tolerancija: 0,008 mm TIR); vijci za zaključavanje kupole za provjeru zakretnog momenta; provjerite parametre servo pogona prema zapisu o puštanju u pogon.
• Godišnje: Zamijenite ležajeve vretena (odobrio njemački ESKY i proizveo Jiaxing Shengbang); obnoviti poprečni bregasti mehanizam; izvršiti potpuno ispitivanje električne izolacije servo motora.

Uobičajene greške i rješenja

• Namatanje vrpce (prekrivanje svitka) — Uzrok: omjer pomaka zaključan blizu cijelog broja. Rješenje: aktivirajte softverski parametar protiv uzorka (preciznost koraka); podesite brzinu kretanja za ±0,3%.
• Nagomilavanje rubova na pakiranju — Uzrok: neusklađenost vodilice ili istrošeni poprečni utor. Rješenje: ponovno poravnajte putanju niti; zamijenite poprečnu vodilicu ako dubina utora prelazi 0,15 mm.
• Lov na napetost (očitavanje oscilirajuće napetosti) — Uzrok: servo pojačanje previsoko ili istrošenost kontaktnog kotrljajućeg ležaja. Rješenje: smanjiti P-pojačanje za 10%; mjerenje kontaktnog odstupanja; zamijenite ležaj ako odstupanje prelazi 0,02 mm.
• Neuspjeh skidanja / propušten prijenos — Uzrok: istrošenost oštrice hvatača ili mala brzina indeksiranja kupole. Rješenje: zamijenite oštricu; potvrdite da hidraulički ili servo tlak zadovoljava specifikaciju (obično ≥6 bara za hidrauličke sustave).
• Konusni paketi — Uzrok: nagib vretena ili nejednolik kontaktni pritisak. Rješenje: ponovno poravnajte vreteno; provjerite ujednačenost pritiska kontaktnog valjka po širini paketa pomoću kalibriranog mjerača sile.

Biljke prema preporučenom rasporedu Jiaxing Shengbanga srednje vrijeme između kvarova (MTBF) veće od 14 000 radnih sati na motačima serije SB-TW—otprilike 19 mjeseci neprekidnog rada u tri smjene prije bilo kakvog neplaniranog prekida rada.

Utjecaj namotaja na proizvodnu učinkovitost i trošak

Financijski slučaj modernog automatskog namotavača izgrađen je na četiri mjerljive poluge:

• Smanjenje rada: POY konop od 96 položaja s ručnim skidanjem zahtijeva 6 skidanja po smjeni (3 smjene = 18 FTE). Automatski namotavač smanjuje to na 2 po smjeni (6 FTE), ušteda oko 180 000–320 000 USD godišnje ovisno o lokalnim stopama plaća.
• Smanjeni otpad nakon loma: Smanjenje stope lomljenja od 1% na FDY liniji s 48 položaja koja radi 4000 m/min štedi otprilike 720 kg gotove pređe po danu – po 3,50 USD/kg, tj. Oporavljeno 920 000 USD godišnje .
• Poboljšan prinos prve kvalitete: Stroža kontrola napetosti podiže stopu pakiranja prve kvalitete koja je znatno poboljšana, može značajno smanjiti volumen ponovnog mljevenja i poboljšati stope prihvaćanja od strane kupaca.
• Brži ciklus skidanja: Automatsko skidanje nakon 2 sekunde u usporedbi s ručnim skidanjem od 45 sekundi smanjuje zastoj po poziciji za 96%, pridonoseći dodatnih 0,4–0,8% efektivnog vremena neprekidnog rada linije.

U kombinaciji, ova poboljšanja obično daju a puni period povrata od 12–24 mjeseca na Jiaxing Shengbang automatskom preuzimanju ulaganja u namotač, ovisno o veličini linije i trenutnoj osnovnoj izvedbi.

Trendovi u industriji i budući razvoj

Četiri tehnološka smjera preoblikuju dizajn navijala tijekom 2025. – 2028.:

• Brzine iznad 7.000 m/min — Cilj FDY procesa sljedeće generacije je 7500 m/min. Postizanje toga zahtijeva aerostatske ležajeve vretena, poprečne šipke od karbonskih vlakana i aktivno prigušivanje vibracija u strukturi kupole. Jiaxing Shengbang trenutno provodi terenska ispitivanja svog prototipa SB-TW7 u partnerskim postrojenjima.
• Inline praćenje kvalitete — Laserski senzori promjera paketa i otkrivanje anomalija napetosti koje pokreće umjetna inteligencija postaju standard. SB-TW6 tvrtke Jiaxing Shengbang već podržava OPC-UA izvoz podataka za integraciju s MES i AI kvalitetnim platformama.
• Energetska učinkovitost — Regenerativni servo pogoni obnavljaju energiju kočenja tijekom faza usporavanja. Na brzim automatskim jedinicama za namatanje, to može smanjiti potrošnju energije po vretenu za 8–12% u usporedbi s konvencionalnim pogonima.
• Kompaktni višestrani motači — Potražnja za namatačima s 12 i 16 krajeva na specijalnim linijama uske širine raste, potaknuta proizvođačima pređe za ojačavanje optičkih kabela i ultrafinih denier mikrovlakana.

Često postavljana pitanja (FAQ)

P1: Koja je razlika između stroja za namatanje i konvencionalnog stroja za premotavanje?

Namotalica za namatanje je povezana s procesom predenja i mora prihvatiti pređu izravno iz predilnice pri brzini linije bez zaustavljanja. Konvencionalni stroj za premotavanje obrađuje već oblikovane pakete offline, nižim i promjenjivim brzinama. Zahtjevi za napetost, brzinu i skidanje bitno su različiti — namotač mora pouzdano raditi pri 2000–6000 m/min u uvjetima kontinuirane proizvodnje.

P2: Kako kontrolirate napetost da spriječite namotavanje vrpce (prekrivanje zavojnice)?

Namatanje vrpce događa se kada je omjer poprečnog kretanja jednak ili blizu racionalnog razdjela, uzrokujući da uzastopni slojevi slijeću na istu spiralu. Rješenje je algoritam stepenaste preciznosti (ili anti-šablona) koji kontinuirano mijenja omjer brzine kretanja za malu količinu (obično ±0,1–0,5%) kako bi se spriječilo preklapanje zavojnice. Na Jiaxing Shengbang take up jedinicama za namatanje, ovo je konfigurabilni parametar u HMI; preporučeni raspon podrhtavanja za standardni POY je ±0,25%.

P3: Koliko dugo traje instalacija i puštanje u rad i je li dostupna podrška na licu mjesta?

Standardna instalacija namotaja s 8 vretena, uključujući poravnavanje, kabliranje i probnu proizvodnju, zahtijeva najmanje 3-5 radnih dana. Jiaxing Shengbang šalje tvorničke inženjere za puštanje u rad na licu mjesta unutar kontinentalne Kine; inozemne instalacije podržane su putem ovlaštenih lokalnih servisnih partnera u jugoistočnoj Aziji, južnoj Aziji i Turskoj.

P4: Može li isti uređaj za namatanje pokretati i POY i FDY?

U načelu, ista hardverska platforma može namotavati obje vrste pređe, ali zadana vrijednost napetosti, pritisak kontaktnog valjka i poprečni kut moraju se ponovno parametrirati prilikom promjene proizvoda. Jiaxing Shengbang nudi pohranu recepata (do 50 imenovanih programa proizvoda) na svom HMI-ju, dopuštajući jednom stroju jednostavno prebacivanje između POY i FDY programa, pod uvjetom da je raspon brzine kompatibilan.

P5: Koje je vrijeme isporuke rezervnih dijelova?

Jiaxing Shengbang održava minimalno 2-godišnje jamstvo zaliha rezervnih dijelova za sve trenutne proizvodne modele. Brzo habajući artikli (mjenjačka vilica, poprečne vodilice, stezne glave, ležajevi) nalaze se na zalihama za otpremu isti tjedan. Kompleti ležajeva vretena i moduli servo pogona obično se isporučuju unutar 5-7 radnih dana u inozemstvo.

Zaključak

Odabir pravog uređaja za namatanje jedna je od najvažnijih odluka o opremi koju donosi proizvođač vlakana. Odabir između vrsta namotaja, ocjena brzine i razina automatizacije izravno određuje trošak rada, stopu kidanja na kraju, prinos prve kvalitete i na kraju, profitabilnost svakog kilograma proizvedene pređe.

Jiaxing Shengbang Mechanical Equipment Co., Ltd. nudi kompletan asortiman automatskih namotavača—od početne razine za POY konopce do platforme velike brzine za FDY—potkrijepljeno dokumentiranim podacima o radu na terenu, podrškom za puštanje u rad na licu mjesta i zajamčenim lancem opskrbe rezervnim dijelovima.

Bilo da specificirate novu liniju za predenje, nadograđujete zastarjelu opremu za namotavanje ili rješavate kronične probleme s kvalitetom na postojećoj instalaciji, tehnički tim Jiaxing Shengbang može pružiti detaljan prijedlog koji odgovara vašoj specifičnoj vrsti vlakna, brzini linije i ciljevima automatizacije.

Kontaktirajte Jiaxing Shengbang Mechanical Equipment Co., Ltd. zatražiti savjetovanje o odabiru motalice, detaljnu tehničku tablicu ili dogovor o posjetu tvornici. Posjetite službenu web stranicu ili se izravno obratite prodajnom inženjerskom timu kako biste razgovarali o svojim proizvodnim zahtjevima i primili prilagođenu preporuku za namotavač.
