Dinamička miješalica za taljenje: princip rada, vrste i vodič za odabir

A dinamička miješalica taline je najučinkovitije rješenje za postizanje homogenog miješanja polimernih talina u linijama za predenje kemijskih vlakana i preradu plastike. Za razliku od statičkih alternativa, koristi motorni rotirajući element za aktivno smicanje i distribuciju taline, isporučujući superiorna ujednačenost miješanja čak i pri visokim razlikama viskoznosti . Za proizvođače koji integriraju masterbatch izravno u proces predenja, to eliminira potrebu za prethodnim miješanjem i omogućuje doziranje boje ili aditiva u stvarnom vremenu s dosljednim rezultatima na svakom položaju spinereta.

Ovaj članak pokriva kako radi dinamički mikser za taljenje, njegove tehničke specifikacije, kakav je u usporedbi sa statičkim mikserima, kojim primjenama služi i kako odabrati pravu konfiguraciju za svoje proizvodne zahtjeve.

Što je dinamički mikser za taljenje i kako radi

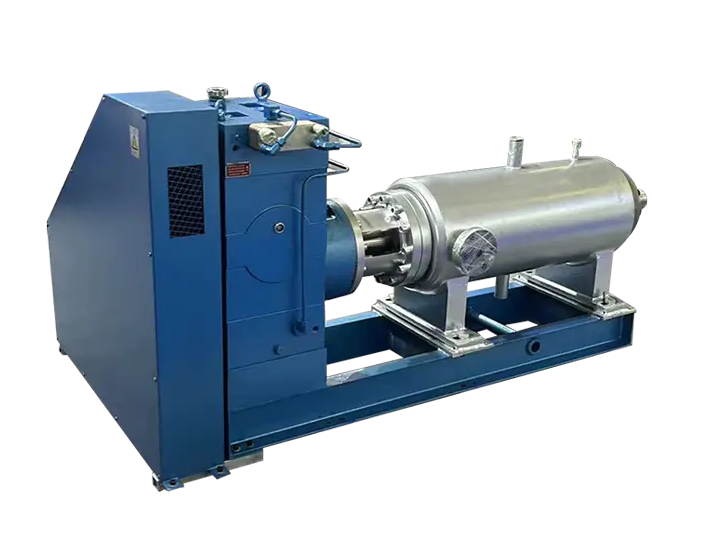

Dinamički mikser za taljenje je pogonski linijski uređaj za miješanje instaliran izravno unutar staze protoka taline — obično između ekstrudera i pumpe za predenje. Sastoji se od grijane komore u kojoj se nalazi rotirajući rotor za miješanje kojeg pokreće vanjski motor. Dok talina prolazi, rotor generira ponovljene smicanje, istezanje i distributivne obrasce protoka koji razbijaju gradijente koncentracije i stvaraju molekularno ujednačenu mješavinu.

Temeljni princip rada oslanja se na tri istodobna mehanizma:

• Distributivno miješanje — rotor dijeli i rekombinira tokove taline kako bi se čestice aditiva ili masterbatcha ravnomjerno rasporedile po presjeku.
• Disperzivno miješanje — velike posmične sile na razmaku rotor-stator razbijaju aglomerate pigmenta ili funkcionalnog aditiva u fine, stabilne disperzije.
• Toplinska homogenizacija — aktivni protok sprječava toplinsku stratifikaciju, osiguravajući jednoliku temperaturu taline koja ulazi u svaki položaj predenja.

Brzina rotacije se može neovisno kontrolirati (obično do 50 o/min), što operaterima omogućuje podešavanje intenziteta miješanja bez mijenjanja postavki ekstrudera ili pumpe za doziranje. Ova odvojena kontrola ključna je prednost u linijama za izravno predenje gdje protok taline mora ostati konstantan.

Tehničke specifikacije i mogućnosti konfiguracije

Dinamičke miješalice za taljenje dostupne su u širokom rasponu veličina i tlakova kako bi odgovarale različitim proizvodnim razmjerima. Sljedeća tablica sažima standardne konfiguracijske parametre:

Modeli najšireg promjera (250–300 mm) prikladni su za POY ili FDY linije velikih razmjera koje obrađuju desetke tona dnevno, dok se kompaktne jedinice od 25–50 mm obično koriste u pilot strojevima za predenje ili specijalnim postavkama za istraživanje i razvoj vlakana. Oznake tlaka moraju biti usklađene s ulaznim tlakom nizvodno okretne pumpe — premala veličina ovog parametra čest je izvor degradacije brtve i neplaniranih zastoja.

Dinamički u odnosu na statički mikser za taljenje: ključne razlike

I dinamičke i statičke miješalice koriste se u linijama za taljenje polimera, ali služe različitim potrebama. Razumijevanje razlike pomaže inženjerima da izbjegnu nedovoljnu specifikaciju opreme za zahtjevne zadatke dodavanja masterbatch-a.

U primjenama izravnog predenja gdje se koncentrat masterbatch-a (obično doziran na 2-5% glavnog polimernog toka) mora umiješati u PET ili PA taljevinu visoke viskoznosti, sam statički mikser ne može pouzdano postići ΔE odstupanje boje ispod 0,5 koje zahtijevaju tkanine kritične boje . Dinamička mješalica za taljenje zatvara ovaj jaz generiranjem dovoljnog smicanja bez obzira na fluktuacije protoka.

Primarne primjene u preradi kemijskih vlakana i plastike

Dinamička mješalica za taljenje svestrani je dio opreme koji se koristi u više konteksta obrade polimera. Njegova najzahtjevnija i najvrijednija primjena je direktno predenje taline s inline dodavanjem masterbatch-a, ali služi i za šire industrijske namjene.

Izravno centrifugiranje taljenjem s dodatkom Masterbatch-a

U ovoj postavci, bočni ekstruder topi boju ili funkcionalnu masterbatch i ubrizgava je u glavnu cijev za taljenje PET, PA ili PP. Dinamička mješalica zatim homogenizira kombinirani tok prije nego što stigne do okretne zrake. Ovo eliminira bojenje strugotine ili prethodno miješane strugotine, smanjujući složenost inventara sirovina i omogućavajući brzu promjenu boje — važna prednost pri proizvodnji kratkih serija specijalne pređe.

Proizvodne linije za FDY, POY i HOY filamentna pređa svi imaju koristi od ovog pristupa. Konzistentna izvedba boje na svim centrifugalnim centrifugama u snopu s više položaja u potpunosti ovisi o sposobnosti miksera da održi jednoliku koncentraciju od prvog do zadnjeg pakiranja spinnereta.

Funkcionalna proizvodnja vlakana

Funkcionalni dodaci kao što su usporivači plamena, UV stabilizatori, antibakterijska sredstva i punila koja apsorbiraju IR sve se više ugrađuju u fazi predenja, a ne u zasebnom koraku miješanja. Ovi često imaju značajne razlike u viskoznosti i gustoći u odnosu na osnovni polimer , što čini aktivno miješanje bitnim. Dinamička mješalica za taljenje osigurava da disperzija aditiva zadovoljava prag potreban za dosljednu funkcionalnu izvedbu - na primjer, jednoliku distribuciju TiO2 za kontrolirani sjaj vlakana ili dosljedno punjenje antimikrobnim sredstvom za tekstil medicinske kvalitete.

Ekstruzija filma i obrada tinte

Osim predenja vlakana, dinamičke miješalice za taljenje koriste se u linijama za lijevani film (npr. BOPP, BOPET) gdje je ravnomjerna distribucija pigmenta po širini filma kritična za optičku kvalitetu. Formulacije tinte s visokim udjelom pigmenta na sličan način imaju koristi od disperzivnog smicanja koje pruža dinamički mikser, osobito kada se mijenjaju šarže boja s minimalnim gubitkom ispiranja.

Kako odabrati pravi Dynamic Melt Mixer za svoju liniju

Odabir dinamičke miješalice za taljenje uključuje usklađivanje pet ključnih parametara s vašim procesnim uvjetima. Predimenzioniranje dovodi do nepotrebne mehaničke složenosti i potrošnje energije; premala dimenzija ugrožava kvalitetu miješanja i riskira kvar brtve.

1. Kapacitet protoka: Odaberite model čiji je nazivni kapacitet usklađen s maksimalnom stopom proizvodnje vaše linije za taljenje. Za grede za predenje s više položaja, uzmite u obzir ukupni protok taline iz svih položaja spinereta, a ne samo iz jednog.
2. Radni tlak: Izmjerite tlak taline na ulazu u miješalicu u normalnim i vršnim uvjetima proizvodnje. Odaberite nazivni tlak najmanje 20% iznad vašeg najvećeg radnog tlaka kako biste osigurali cjelovitost brtve tijekom godina neprekidnog rada.
3. Vrsta polimera i viskoznost: Taline visoke viskoznosti (npr. PET s visokim IV za industrijske pređe) zahtijevaju veće promjere rotora i veću pogonsku snagu. Taline niske viskoznosti kao što je najlon 6 na temperaturi obrade mogu omogućiti manje konfiguracije.
4. Način grijanja: Električno grijanje je jednostavnije za ugradnju i prikladno za većinu standardnih svjetlovodnih vodova. Zagrijavanje ulja osigurava ravnomjerniju raspodjelu temperature duž tijela miješalice i poželjno je kada se obrađuju polimeri osjetljivi na toplinu ili kada je potrebna precizna kontrola temperature taline (±1°C ili bolje).
5. Omjer dodavanja masterbatch-a: Veći omjeri dodavanja (iznad 5%) ili masterbatchevi s velikim razlikama u viskoznosti u odnosu na osnovni polimer zahtijevaju intenzivnije miješanje — favorizirajte modele većeg promjera i veću brzinu rotacije.

Korisna kontrolna točka odabira: ako je vaš dodatni tok masterbatch-a manji od 3% protoka glavne taline i polimerni par ima sličnu viskoznost, obično će biti dovoljna jedinica srednjeg raspona promjera pri umjerenoj brzini rotacije. Ako dozirate funkcionalne aditive iznad 5% ili miješate nekompatibilne vrste polimera, odaberite sljedeću klasu većeg promjera i potvrdite da pogonska snaga može izdržati kontinuirani rad na 70–80% maksimalnog okretnog momenta .

Razmatranja instalacije, rada i održavanja

Ispravna instalacija i redovno održavanje izravno određuju životni vijek i performanse miješanja dinamičke miješalice za taljenje. Sljedeće prakse primjenjuju se na većinu industrijskih linija za taljenje polimera:

Najbolje prakse instalacije

• Postavite mikser što je moguće bliže točki ubrizgavanja masterbatch-a kako biste smanjili duljinu nepomiješanog protoka prije pumpe koja se vrti.
• Osigurajte da zona grijanja miješalice odgovara temperaturi procesa susjedne cijevi za taljenje — temperaturni prekidi veći od 5°C mogu uzrokovati lokalne promjene viskoznosti koje smanjuju učinkovitost miješanja.
• Montirajte pogonsku jedinicu s izolacijom od vibracija kako biste spriječili prijenos mehaničke buke u struju taline ili strukturu rotirajuće grede.
• Provjerite jesu li svi prirubnički priključci ocijenjeni za odabranu klasu tlaka i jesu li materijali brtvi kompatibilni s polimerom i temperaturom obrade.

Postupak pokretanja i gašenja

• Uvijek dovedite tijelo miješalice na punu procesnu temperaturu prije pokretanja pogonskog motora. Pokretanje rotacije u hladnoj talini visoke viskoznosti dovodi do rizika od preopterećenja pogona i oštećenja brtvi rotora.
• Postupno povećavajte brzinu rotacije tijekom pokretanja — izbjegavajte izravno prebacivanje na radnu brzinu, što može stvoriti skokove tlaka uzvodno.
• Tijekom planiranih gašenja smanjite brzinu rotacije prije prekida protoka taline kako biste izbjegli zarobljavanje nepomiješanog materijala u komori.

Točke rutinskog održavanja

• Mehaničke brtve: Provjerite pri svakom planiranom zaustavljanju radi održavanja (obično svakih 3-6 mjeseci u neprekidnom radu). Trošenje brtve je najčešći način kvara i ubrzava se abrazivnim pigmentima ili punilima.
• Zazor rotora: Provjerite razmak između stijenke rotora i statora prema izvornoj specifikaciji — prekomjerno trošenje smanjuje brzinu smicanja i kvalitetu miješanja bez aktiviranja očitih alarma.
• Sustav grijanja: Za jedinice grijane uljem, provjeravajte kvalitetu ulja i protok jednom kvartalno. Degradirano ulje za prijenos topline smanjuje ujednačenost temperature i može uzrokovati lokaliziranu degradaciju polimera.
• Pogonski sustav: Provjerite ulje u mjenjaču, poravnanje spojke i struju motora u svakom planiranom intervalu održavanja. Trajno povećanje struje motora pri konstantnim uvjetima procesa obično signalizira povećanu viskoznost taline ili mehanički problem u sklopu rotora.

Proizvodne prednosti integracije dinamičke miješalice za taljenje

Za proizvođače predenja koji su se povijesno oslanjali na prethodno obojeni čips ili miješanje nizvodno, prelazak na dinamičnu mješalicu taljenja u konfiguraciji izravnog predenja donosi mjerljiva poboljšanja proizvodnje i kvalitete:

• Smanjene zalihe sirovina: Nema potrebe za skladištenjem širokog spektra prethodno obojenih čipova. Jedan prirodni čip plus niz koncentrata masterbatcha pokriva isti portfelj boja s daleko manje radnog kapitala vezanog za zalihe.
• Brža promjena boja: Prebacivanje s jedne boje na drugu zahtijeva samo ispiranje linije za doziranje masterbatcha i miksera, a ne pročišćavanje velikog ekstrudera napunjenog obojenim komadićima. Vrijeme prebacivanja može pasti od nekoliko sati do ispod 30 minuta u dobro optimiziranim sustavima.
• Dosljedna kvaliteta pređe: Jednoličan sastav taline koji ulazi u svaki paket predila osigurava da su promjer filamenta, čvrstoća i boja unutar specifikacije po cijeloj širini grede s više položaja — smanjujući ocjenjivanje bobina koje nisu u skladu s specifikacijama.
• Fleksibilnost za funkcionalni razvoj vlakana: Dodavanje novih aditiva za učinkovitost zahtijeva samo uvođenje novog toka masterbatch-a, bez preoblikovanja osnovnog čipa ili ponovnog opremanja glavnog ekstrudera.
• Niži trošak energije po kilogramu: Uklanjanje zasebnog koraka miješanja uklanja jedan puni ciklus grijanje-hlađenje-grijanje iz povijesti obrade polimera, smanjujući ukupnu potrošnju energije i ograničavajući toplinsku degradaciju polimernih lanaca.

Tvrtke koje opskrbljuju tržišta brze mode i tehničkog tekstila — gdje su agilnost boja i kratka vremena isporuke konkurentni zahtjevi — navode da je mogućnost promjene boje usred proizvodnje bez zaustavljanja linije za predenje odlučujuću operativnu prednost koji opravdava kapitalna ulaganja u opremu za dinamičko miješanje taline.

Često postavljana pitanja o dinamičkim mješalicama za taljenje

Može li dinamička miješalica za taljenje podnijeti abrazivne dodatke poput TiO2 ili keramičkih punila?

Da, ali materijali rotora i komore moraju biti odgovarajuće odabrani. Za anorganske pigmente i mineralna punila iznad Mohsove tvrdoće 5, preporučuju se legure otvrdnutog čelika ili površine obložene keramikom za kontaktne zone rotora i statora. Očekujte kraće servisne intervale brtvi u usporedbi s operacijama s običnim pigmentom — zakažite pregled mehaničkih brtvi svaka 2-3 mjeseca umjesto 6.

Je li dinamička miješalica za taljenje prikladna za dvokomponentno predenje vlakana?

Za dvokomponentno predenje gdje dva polimerna toka moraju ostati odvojena do predilnice (plašt-jezgra, jedan uz drugi), dinamički mješač se postavlja na svaki pojedinačni tok, a ne na kombinirani tok. To osigurava da je svaka komponenta interno homogena prije nego što stigne do dvokomponentne distribucijske ploče. Miješanje dvaju tokova zajedno prije spinereta bi poništilo svrhu dvokomponentne strukture.

Kako brzina rotacije utječe na kvalitetu vlakana?

Veća brzina rotacije povećava intenzitet smicanja i poboljšava distribucijsko miješanje, ali prekomjerno smicanje na polimerima osjetljivim na smicanje (npr. određene vrste najlona ili PET s visokim IV) može uzrokovati degradaciju molekularne težine ili kidanje lanca. Za svaki sustav polimera i aditiva postoji optimalni prozor brzine rotacije gdje je ujednačenost miješanja maksimizirana bez mjerljivog pada IV. To se obično utvrđuje tijekom puštanja u pogon putem mjerenja indeksa protoka taline ili viskoznosti pri različitim brzinama miješalice.

Koje je tipično vrijeme zadržavanja u dinamičnoj miješalici taline?

Vrijeme zadržavanja ovisi o volumenu komore i brzini protoka, ali je namjerno kratko - obično nekoliko sekundi do manje od minute - kako bi se izbjegla toplinska degradacija. Dinamički mikser u sekundi postiže ono što bi statičnom mikseru trebale puno duže staze protoka da postigne , što ga čini daleko kompaktnijim za ekvivalentnu dužnost miješanja. Ovo kratko vrijeme zadržavanja također ograničava nakupljanje topline na polimerima osjetljivim na toplinu.
